用SPSS绘制箱线图(Boxplot)

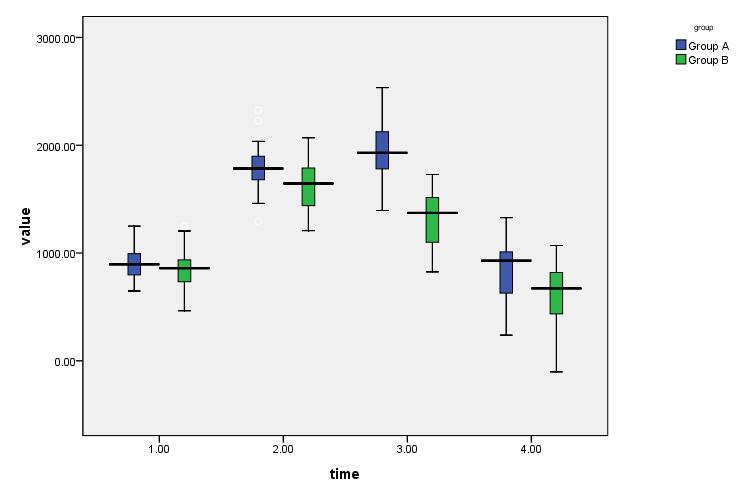

1. 目的：使用一组虚构的数据绘制一幅箱线图。纵轴为变量的值value，横轴为测量时间点time，蓝色为Group A，绿色为Group B。

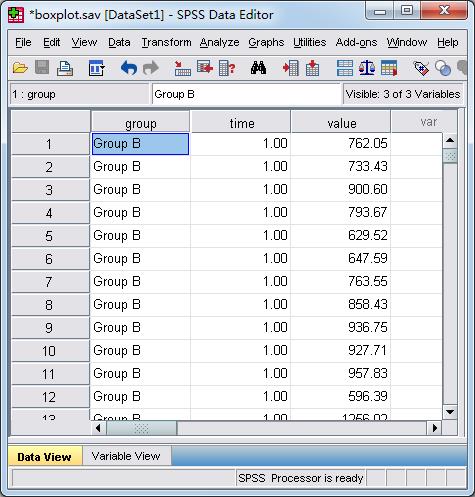

2. 把数据设置为下图的格式。value是变量值，time是测量时间点，group是分组。正确设置变量的格式，是绘图的前提，这一点非常重要。

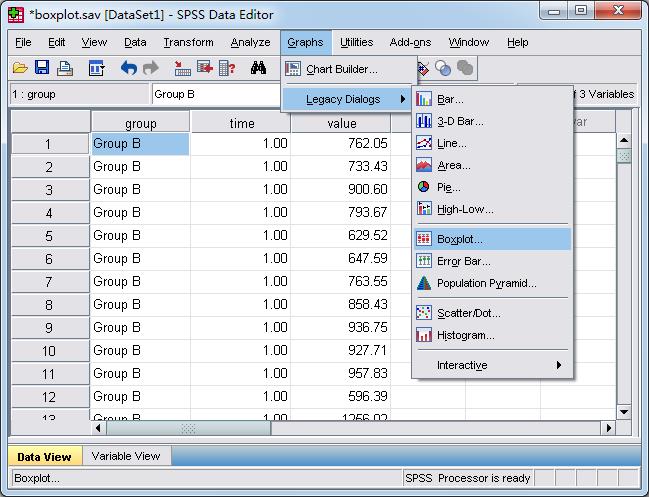

3. 在Graphs菜单中找到Boxplot选项

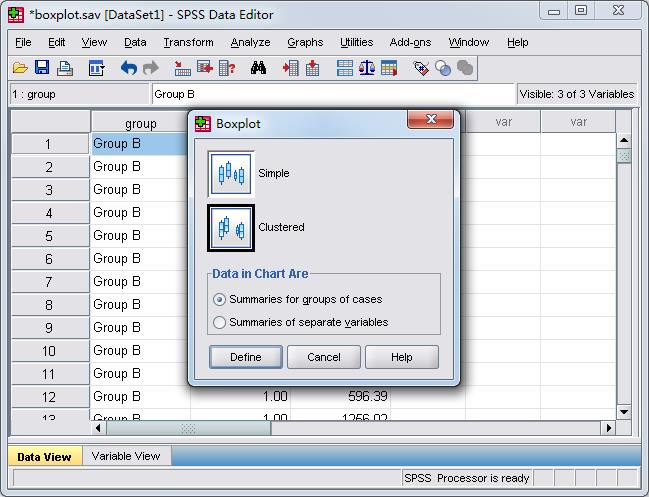

4. 选中Clustered

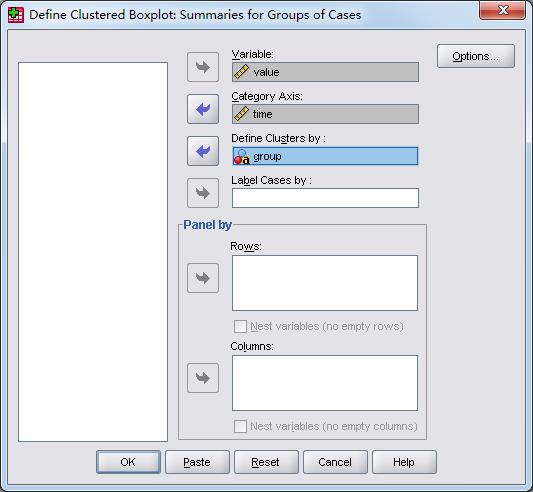

5. 按照下图所示设置Variable、Category Axis和Define Clusters

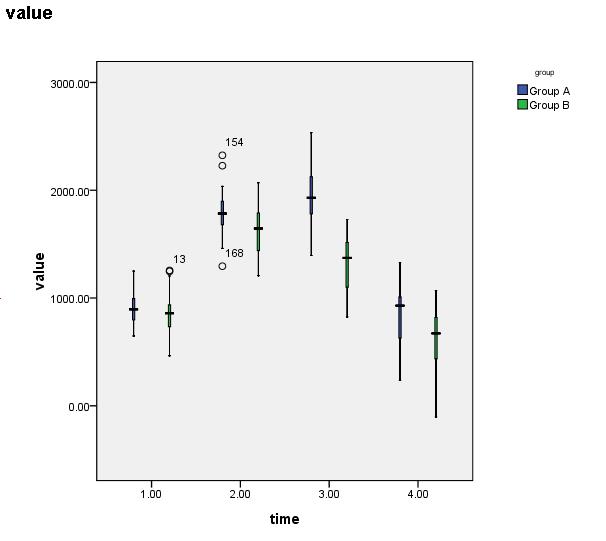

6. 系统默认绘制的箱线图并不美观。

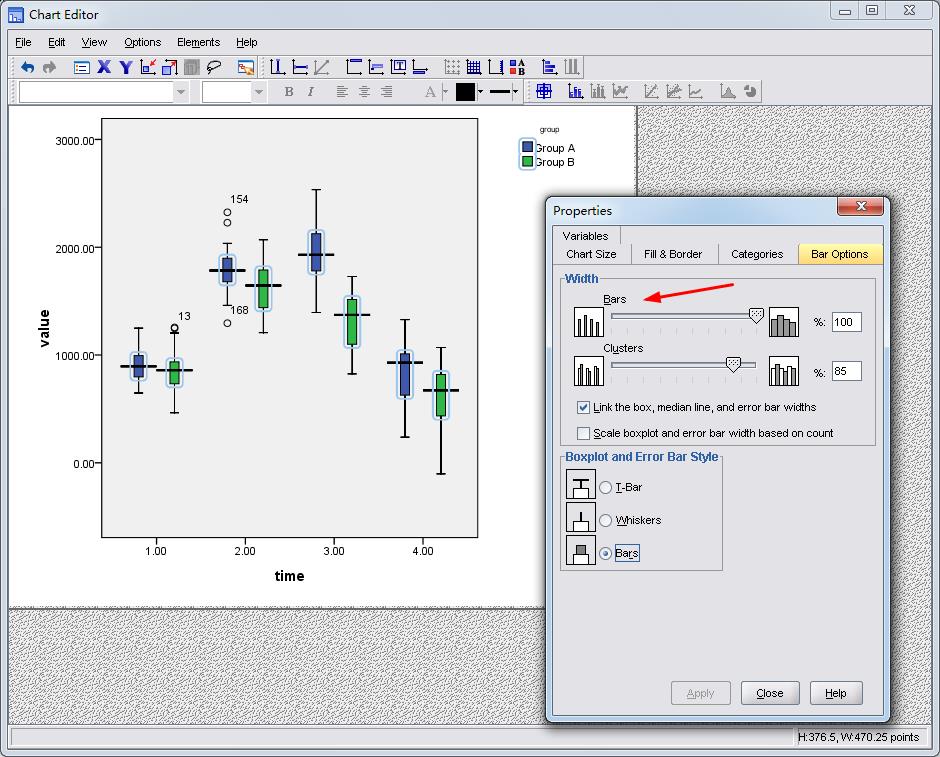

7. 在Output - SPSS Viewer窗口，双击图片，进入Chart Editor。双击图中矩形部分（箱），在弹出的图形编辑菜单中设置Bar的宽度。

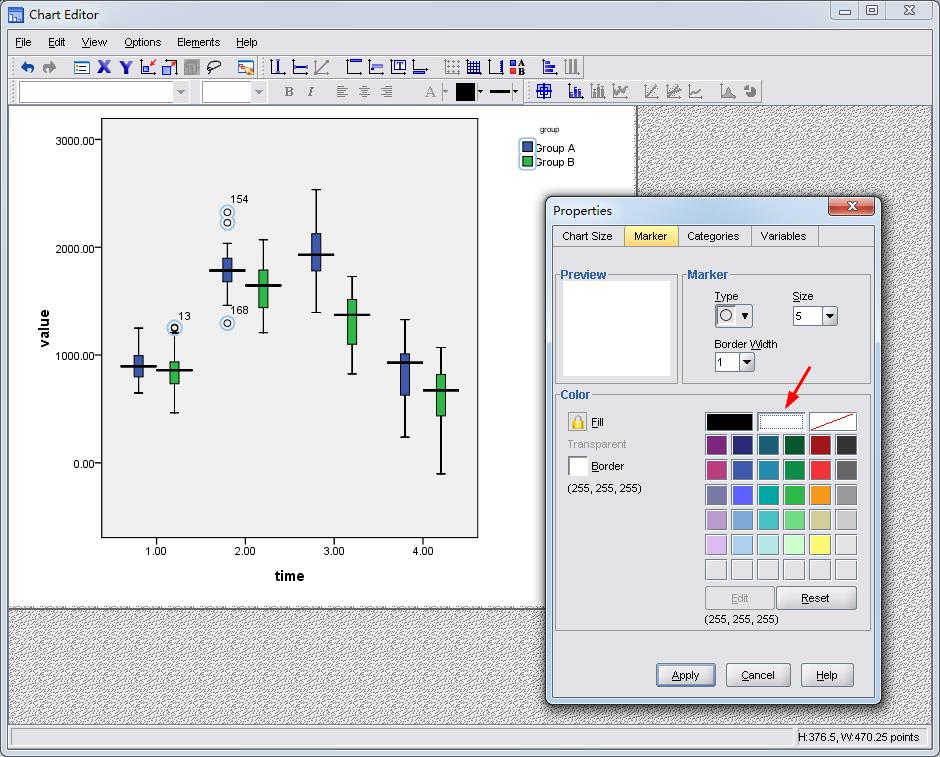

8. 用来标记离群值的圆圈如何删除？可以通过将圆圈的颜色设置为白色（与背景色相同）来隐藏圆圈。

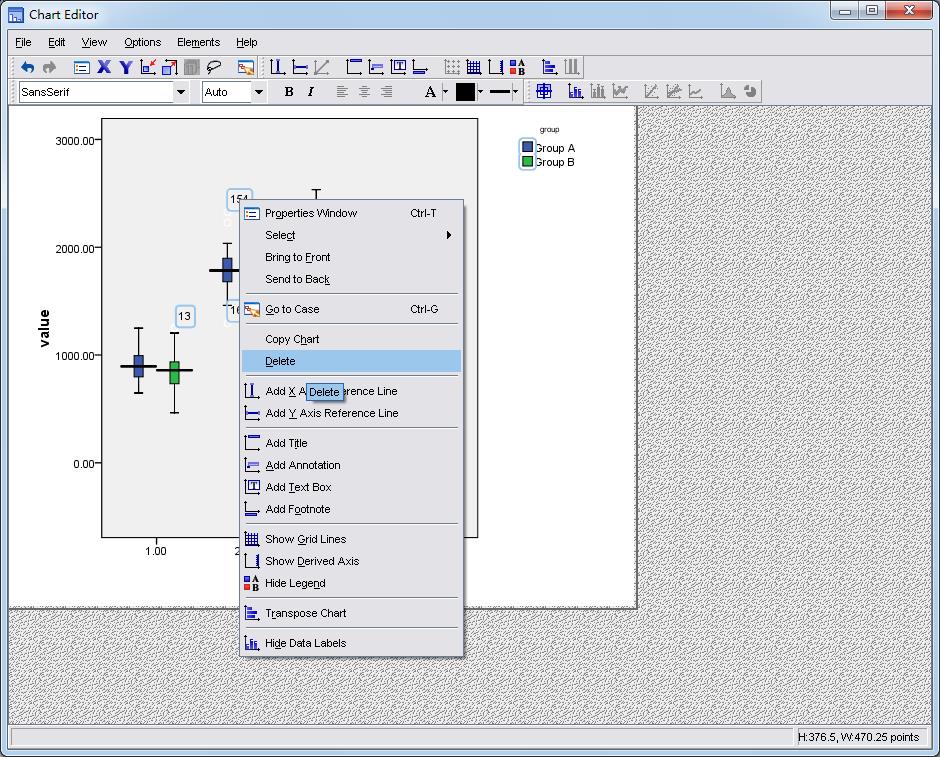

9. 标记离群值的标签如何删除？右键单击标签，点击Delete。

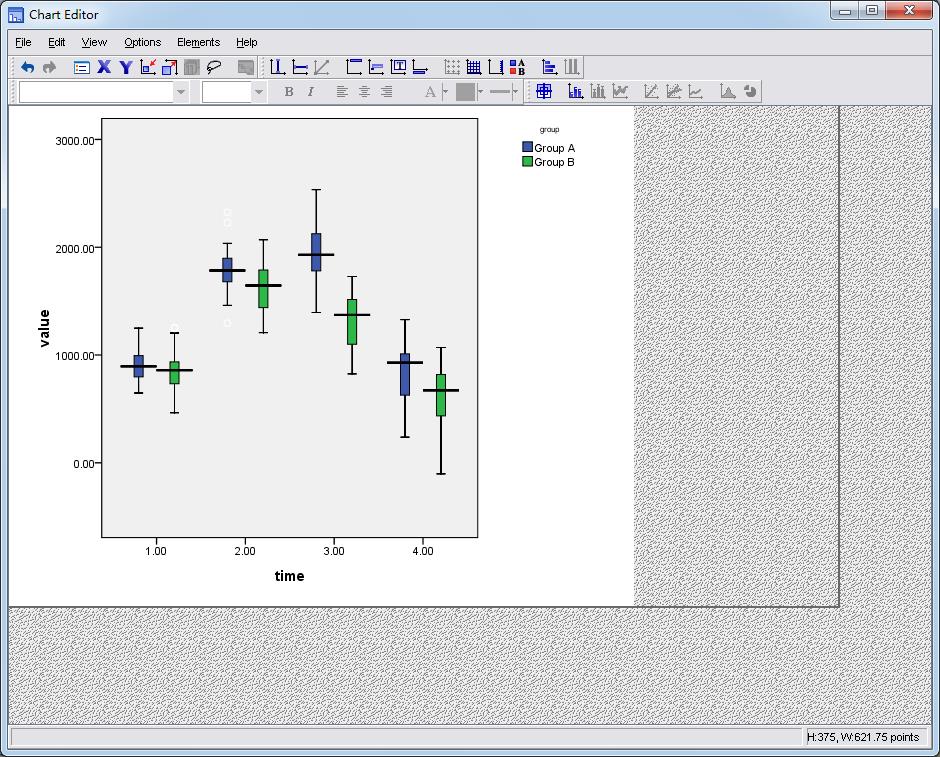

10. 箱线图已经基本完成。可通过图形编辑菜单完成进一步的设置。

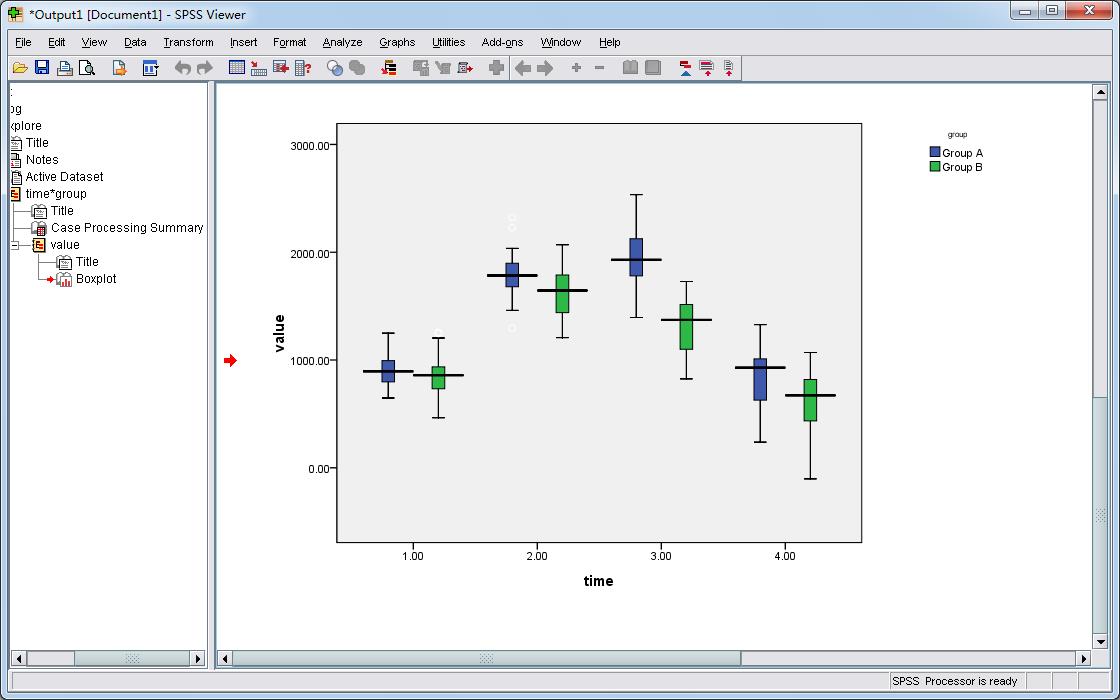

11. 关闭Chart Editor，返回Output - SPSS Viewer窗口。

12. 在Output - SPSS Viewer窗口，右键单击图片，选择Copy。将图片复制到“画图”或其他软件中，保存为相应的格式。
